电连接器机械试验简析

2021-10-26

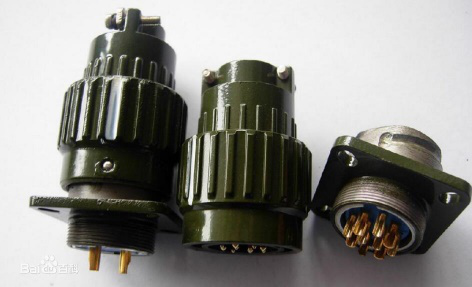

电连接器是广泛应用于汽车、轨道交通、航空、航天、航海等各行各业的,用于对信号链路或电源链路进行连接的关键器件,是一种应用非常广泛的电气部件。电连接器需具备接触良好,稳定可靠等工作特点,满足特定工况的可靠运行要求。



通常,通过电气试验(如绝缘电阻、耐压等)、环境试验(盐雾、湿热、温度冲击等)、机械试验(拉拔力、振动、冲击、碰撞等)等方法对电连接器进行综合验证其可靠性,常见的试验标准有:《GJB 1217A-2009电连接器试验方法》、《GJB 599B-2012耐环境快速分离高密度小圆形 电连接器通用规范》、《GJB360B-2009电子及电气元件试验方法》,以及EIA-364IEC-60512MIL-STD-202等。

下面主要就机械试验中的振动、冲击、碰撞试验进行阐述。

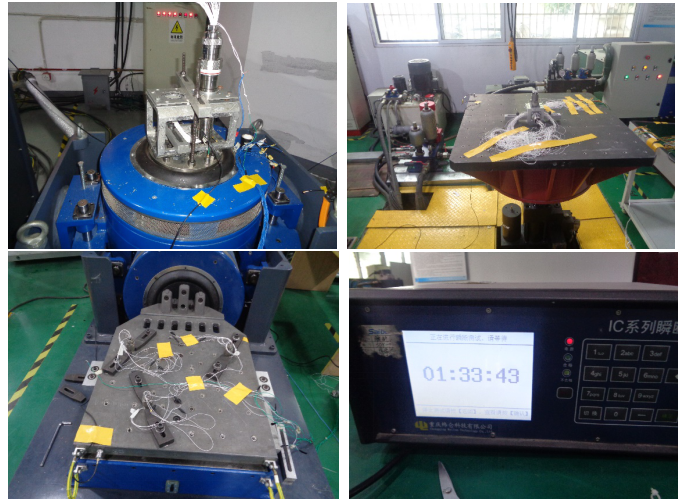

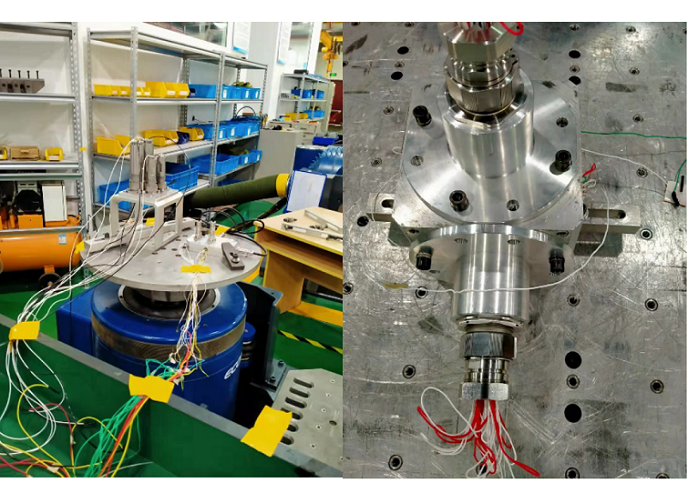

通常,电连接器的振动、冲击、碰撞具备宽频率、高量级的特点,适合用电动振动台进行正弦扫频振动。但也有舰船用电连接器的振动参数是低频的,如1-16Hz,1mm,16-60Hz,10m/s2,适合用液压振动台进行正弦扫频振动。电连接器的冲击试验,通常加速度量级较高,采用振动台动圈(不带台面)或机械冲击台比较合适,而电连接器通常尺寸重量较小,可通过工装灵活的倒换方向。碰撞属于连续的冲击,在舰船场合经常称作颠震,比如GJB 4.8中的7g,16ms1000次。通常,试验过程中,对电连接器的瞬断有严格要求,比如振动试验过程中,连接器接触良好,无>1us的瞬断,试验后连接器或接触件无机械损伤,无松动,破裂或其他损伤。









杭州赛博力学环境试验有限公司,是具备CNASCMA资质的第三方检测机构,项目覆盖高低温、湿热、温度冲击、振动、机械冲击、碰撞、盐雾、地震等众多能力,所出具检测报告获得市场的认可。

欢迎各位朋友致电赛博检测0571-88171835/18067983881,交流环境试验技术。赛博检测致力于成为杭州湾地区专业的环境可靠性实验室。
